Pengertian Alat Optik

Alat optik adalah alat yang menggunakan lensa dan cermin yang memanfaatkan sifat cahaya yang dapat dipantulkan dan dibiaskan yang dimanfaatkan untuk melihat.

Jenis / Macam-Macam Alat Optik

Alat optik ada 2 macam, yaitu alat optik alamiyah yaitu mata, dan alat optik buatan seperti kaca mata, kamera, lup/lensa pembesar, mikroskop, teleskop/teropong, periskop, episkop, diaskop, dan sebagainya. Mari kita bahas satu per satu.

1. MATA

Bagian-bagian Mata :

• Kornea ; bagian terluar bola mata. Kornea merupakan bagian lapisan tipis yang bening dan dapat tembus cahaya.
• Aqueous Humor ; cairan yang terdapat di belakang kornea. Aqueous Humor berfungsi untuk membiaskan cahaya yang masuk ke dalam mata
• Lensa Mata ; lensa yang terbuat dari bahan bening, berserat, dan elastis. Berfungsi mengatur pembiasan yang disebabkan oleh cairan aqueus humor di depan lensa. Lensa mata berfungsi sebagai lensa cembung yaitu pembentuk bayangan yang bersifat nyata, terbalik dan diperkecil.
• Iris ; selaput di depan lensa mata yang membentuk celah lingkaran. Iris berfungsi mengatur banyak sedikitnya cahaya yang boleh masuk melalui pupil. Iris juga berfungsi memberi warna pada mata.
• Pupil; celah lingkaran yang dibentuk iris. Pupil berfungsi untuk mengatur banyak tidaknya cahaya yang masuk ke bola mata. Apabila cahaya yang masuk ke mata sangat kuat, pupil akan menyempit. Sehingga cahaya yang masuk ke bola mata lebih sedikit. Apabila cahaya yang masuk ke mata redup, maka pupil akan melebar sehingga cahaya yang masuk lebih banyak.
• Retina atau selaput jala ; berfungsi sebagai layar penangkap bayangan.
• Bintik kuning ; bagian pada retina yang sangat peka terhadap cahaya. Agar bayangan jelas, bayangan harus terbentuk di retina tepat di bintik kuning.
• Saraf optik; saraf yang menghubungkan bintik kuning dengan otak sehingga sinyal-sinyal bayangan dari bintik kuning sampai ke otak. Selanjutnya otak akan menerjemahkannya.

     Daya akomodasi mata adalah kemampuan mata untuk mengubah kecembungan lensa mata baik menebal atau menipis supaya menghasilkan bayangan tepat pada retina.

     Mata dapat melihat benda dengan jelas apabila benda berada dalam jangkauan penglihatan, yaitu antara titik dekat mata ( punctum proximum/PP ) dan titik jauh mata ( Punctum Remotum/PR ). Titik dekat mata normal rata-rata adalah 25 cm. sedangkat titik terjauh mata normal adalah tidak terhingga (~)

CACAT MATA

      Cacat mata dibedakan menjadi tiga jenis, yaitu : Miopi ( rabun jauh), Hipermetropi (rabun dekat ) dan presbiopi ( mata Tua )



2. KAMERA

Kamera (alat memotret) adalah alat untuk menghasilkan foto. Kamera yang sederhana disebut kamera obskura. Persamaan kamera dengan mata antara lain : menggunakan lensa cembung, celah diafragma berfungsi sama dengan isir, film, tempat film sama dengan bintik kuning pada mata. Bayangan yang dihasilkan kamera bersifat Nyata, terbalik, dan diperkecil

3. LUP

Lup adalah alat optik yang berfungsi mengamati benda kecil agar tampak besar dan jelas dengan menggunakan lensa cembung. Bayangan yang dihasilkan lup bersifat Maya, Tegak dan Diperbesar

Pembesaran pada lup :

4. MIKROSKOP

Mikroskop adalah alat optik untuk melihat benda-benda yang sangat kecil agar tampak lebih besar dan jelas. Mikroskop terdiri dari dua lensa cembung : lensa okuler (dekat mata) dan lensa objektif (dekat benda). Fokus obejektif lebih kecil dari fokus okuler.

Lensa Objektif menghasilkan bayangan nyata terbalik, diperbesar. Bayangan ini sekaligus manjadi benda bagi lensa okuler.

Sifat Bayangan Akhir pada mikroskop adalah  Maya, terbalik dan diperbesar.

Persamaan   dalam   mikroskop   sama   dengan   persamaan   pada   lensa cembung,  karena   lensa   objektif   dan   okuler   merupakan   lensa   cembung. Sedang perbesaran mikroskop sama dengan perkalian dari perbesaran lensa objektif dan okuler.



Panjang mikroskop merupakan jumlah jarak bayangan lensa objektif  dengan   jarak  benda   lensa   okuler.   Secara   matematis   panjang   mikroskop dirumuskan sebagai berikut :

Contoh Soal

1.    Perbesaran mikroskop 20 kali. Jika perbesaran lensa okuler 4 kali, tentukan perbesaran lensa objektif ( M _ob ) !

2.    Sebuah mikroskop mempunyai lensa objektif dengan fokus 5 cm dan lensa okuler dengan fokus 8 cm. Jika benda terletak pada jarak 8 cm dari lensa objektif dan panjang mikroskop 18 cm, tentukan perbesaran mikroskop !

5. TELESKOP (TEROPONG)

Teropong adalah alat optik yang digunakan untuk mengamati benda-benda yang letaknya jauh agar tampak lebih dekat dan lebih jelas. Teropong juga sering disebut teleskop. Teleskop pertama kali ditemukan oleh Galileo Galilei. Teropong   ada   dua   macam,  yaitu   teropong   bintang   dan   teropong   bumi. Teropong   bintang   digunakan   untuk  mengamati   benda-benda   angkasa, sedangkan teropong bumi digunakan untuk mengamati benda-benda di bumi yang letaknya jauh dari pengamat.

a.    Teropong bintang

Teropong bintang sederhana terdiri atas dua buah lensa cembung yang berfungsi sebagai lensa objektif dan lensa okuler. Pengamatan benda-benda angkasa dengan menggunakan teropong bintang dilakukan dengan mata tidak berakomodasi.

Bayangan   yang   terbentuk   pada   teropong   bintang   bersifat   nyata, terbalik,  dan   diperkecil.   Perbesaran   pada   teropong   bintang   dapat ditentukan dengan menggunakan persamaan berikut.

b.     Teropong Bumi

Teropong bumi sering disebut sebagai teropong yojana atau teropong medan. Teropong bumi terdiri atas tiga buah lensa cembung, yaitu lensa objektif, lensa okuler, dan lensa pembalik. Perhatikan proses pembentukan bayangan pada teropong bumi berikut ini



Bayangan yang terbentuk pada teropong bumi bersifat nyata, tegak, dan diperkecil. Bayangan benda pada teropong bumi bersifat tegak karena adanya lensa pembalik yang berfungsi membalik bayangan dari lensa objektif. Panjang teropong bumi dapat dihitung dengan menggunakan rumus berikut :

6. PERISKOP

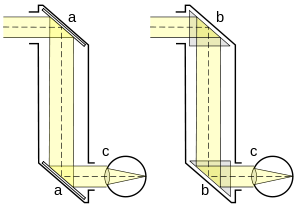

 Periskop adalah alat optik yang berfungsi untuk mengamati benda dalam jarak jauh atau berada dalam sudut tertentu. Bentuknya sederhana, yaitu berupa tabung yang dilengkapi dengan cermin/prisma pada ujung-ujungnya. Prisma ini akan memantulkan cahaya yang datar sejajar padanya, kemudian diatur sedemikian rupa sehingga membentuk sudut 45 derajat terhadap sumbu tabung.

Periskop digunakan pada tank dan kapal selam. Para navigator kapal di kapal selam memanfaatkan periskop untuk mengamati gerak-gerik yang terjadi di permukaan laut. Ketika kita melihat ujung bawah,cahaya sejajar masuk lewat ujung atas mengenai cermin, oleh cermin akan dipantulkan membentuk sudut 45 derajat ke cermin bawah yang juga membentuk 45 derajat. Sinar-sinar pantul sejajartadi akan dipantulkan kembali ke mata kita yang melihat dari ujung bawah sehingga kamu dapat melihat benda-benda yang berada di ujung atas.

Prinsip kerja Periskop: Cahaya dari benda akan masuk secara horizontal kemudian turun dan mengarah ke mata pengamat secara horizontal juga. Bagian periskop yg berada diatas permukaan air haruslah tidak menarik perhatian atau mencolok. Oleh karena itu, pipa periskop dibuat dengan bentuk panjang menyempit dan kecil .

Sebuah periskop terdiri atas dua buah lensa cembung sebagai lensa objektif dan lensa okuler serta dua buah prisma siku-siku sama   kaki.   Ketika   seberkas   cahaya  mengenai   lensa   objektif, cahaya tersebut akan diteruskan menuju prisma siku-siku pertama. Prisma   siku-siku   pertama   akan   memantulkan berkas cahaya tersebut menuju ke prisma siku-siku kedua. Berkas cahaya yang menembus prisma siku-siku kedua akan diteruskan ke lensa okuler.
